La transformación de los sistemas eléctricos hacia configuraciones con alta penetración de recursos basados en inversores introduce desafíos significativos en los esquemas tradicionales de protección. A medida que aumenta la participación de generación solar y otras tecnologías similares, las redes presentan menores niveles de cortocircuito y características dinámicas distintas a las de los sistemas dominados por máquinas síncronas. Este cambio altera los principios sobre los cuales se diseñaron los sistemas de protección convencionales, que dependen de corrientes de falla elevadas y comportamientos predecibles. En redes débiles, donde la fortaleza eléctrica es limitada, surgen problemas asociados a la estabilidad del voltaje, la interacción entre controles y la confiabilidad de los dispositivos de protección. Bajo estas condiciones, se hace necesario revisar el desempeño de los esquemas existentes y adaptarlos a un entorno donde la respuesta ante fallas es menos robusta y más variable.

En este contexto, el análisis detallado de fallas revela que los recursos basados en inversores presentan características que difieren sustancialmente de las fuentes convencionales. Las corrientes de falla tienden a ser de baja magnitud y, además, pueden presentar comportamientos oscilatorios que dificultan su detección. De igual forma, la ausencia o inconsistencia en la inyección de corrientes de secuencia negativa afecta directamente el desempeño de los relés direccionales y de distancia, los cuales utilizan estas señales para identificar la ubicación y dirección de las fallas. Mientras los esquemas diferenciales mantienen un desempeño confiable en diversos escenarios, otros elementos de protección muestran fallas de operación cuando los inversores son la única fuente de corriente de cortocircuito. Esta situación evidencia una brecha entre el diseño original de los sistemas de protección y las nuevas condiciones operativas, lo que obliga a replantear los criterios de ajuste y coordinación.

Frente a estas limitaciones, se plantean estrategias de mejora orientadas a adaptar los esquemas de protección a las características de los sistemas modernos. Entre estas alternativas se incluyen ajustes en los factores de restricción de los relés, cambios en la lógica de operación para priorizar señales de voltaje en lugar de corrientes, y la incorporación de elementos adicionales de supervisión que permitan aumentar la selectividad en condiciones de baja corriente de falla. Asimismo, se proponen modificaciones en los esquemas de distancia que integran criterios basados en magnitud de voltaje y ángulo de fase, con el fin de mejorar la detección de fallas en escenarios complejos. Estas soluciones permiten restablecer la confiabilidad del sistema sin requerir transformaciones radicales en la infraestructura existente, aunque implican una mayor sofisticación en el diseño y configuración de los dispositivos de protección.

A su vez, se considera una alternativa complementaria basada en la modificación del comportamiento de los propios inversores, promoviendo el cumplimiento de estándares que exigen la inyección controlada de corriente de secuencia negativa durante fallas. Esta aproximación facilita el funcionamiento de los esquemas tradicionales al restituir señales que los relés pueden interpretar de forma adecuada. Desde esta perspectiva, la coordinación entre diseño de equipos y configuración de protecciones se convierte en un elemento determinante para garantizar la operación segura del sistema. De manera más amplia, la evolución hacia redes dominadas por inversores demanda un cambio de enfoque, donde la protección eléctrica no solo dependa de ajustes locales, sino también de la interacción con las características dinámicas de los recursos conectados. Este proceso refleja la necesidad de desarrollar soluciones integrales que permitan mantener la confiabilidad en un sistema eléctrico cada vez más complejo y dependiente de tecnologías electrónicas.

Para leer más ingrese a:

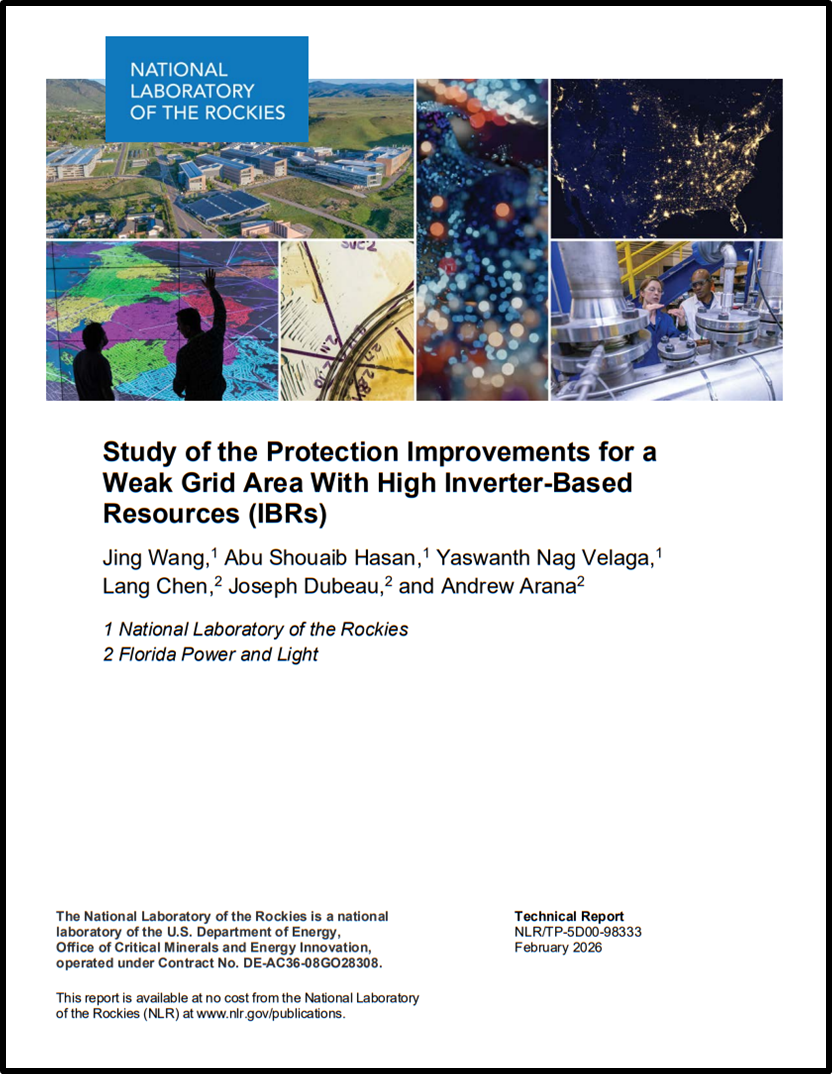

https://docs.nlr.gov/docs/fy26osti/98333.pdf
